HDI PCB Prototyp PCB Produkcja masowa Minimalna przestrzeń linii 0,075 mm Wysokiej gęstości Interkonekcja Płyty obwodowej Usługi

MOQ:	1 panel
Cena £:	Negocjowalne
Payment Terms:	T/T

Detail Information

Opis produktu

Detail Information

Place of Origin:

China

Orzecznictwo:

ISO9001, ISO13485,TS16949

Typ produktu:

8 warstw PCB HDI

Tworzywo:

FR4 Wysoka TG S1000-2M

Grubość Cu:

1 uncji

Maska lutownicza:

Czarna maska lutownicza

Typ usługi:

Prototyp PCB/ produkcja masowa

Testowanie:

Test AOI

Kontrola impedancji:

± 10%

Minimalny mostek maski lutowniczej:

0,08 mm

Szczegóły pakowania:

Pakiet próżniowy

Podkreślić:

Usługi w zakresie prototypów PCB HDI

płyty obwodów o wysokiej gęstości

Produkcja masowa PCB 0

Opis produktu

Opis produktu:

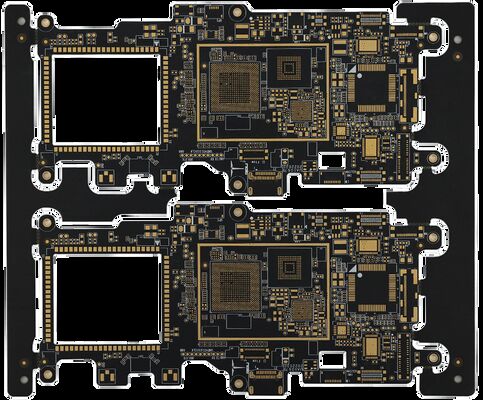

Rodzaj produktu	8 warstw HDI tabliczki drukowanej
Materiał	FR4 Wysoki TG 1,6 mm
Gęstość miedzi	1/H/H/H/H/H/H/H/H/1 oz
Wykończenie powierzchni	EING
Technologia	Ślepe otwory i zamykanie żywicą
Maska lutowa	Czarne
Szerokość linii/przestrzeń	00,1 mm

Dlaczego ślepa dziura w PCB HDI

Mikrowiany i układy mikrowiane można wykorzystać do tworzenia płyt obwodowych o wysokiej gęstości łączności, znanych również jako PCB HDI, aby umożliwić złożone połączenia w zaawansowanych projektach.

Mikrovias,układane mikrovia i konstrukcja via-in-pad pozwalają na miniaturyzację dla większej funkcjonalności w mniejszej przestrzeni i mogą pomieścić duże chipy z liczbą pinów, takie jak te stosowane w telefonach komórkowych i tabletachMikrovias pomoże zmniejszyć liczbę warstw w projektach płyt obwodowych drukowanych, umożliwiając jednocześnie większą gęstość trasy i eliminując potrzebę przewodów przewodnich.

Rosnące zapotrzebowanie konsumentów na większą funkcjonalność w kompaktowych i przenośnych urządzeniach elektronicznych, w tym w PDA, telefonach komórkowych i produktach sztucznej inteligencji, zmusza przemysł do zmniejszenia rozmiarów funkcji.dokładniejsze geometrie procesuDla inżynierów spełniających te zmieniające się wymagania konieczne stało się przyjęcie technologii interkonekcji o wysokiej gęstości (HDI).

Technologia HDI PCB umożliwia produkcję płyt obwodowych z otworami, ślepymi lub zakopanymi przewodami bez zależności od konwencjonalnych mechanicznych metod wiercenia.Użytkownicy muszą nie tylko oceniać i stosować tę technologię nowej generacji, ale także zrozumieć jego ograniczenia w takich dziedzinach, jak projektowanie warstwy, formacja dróg i mikrovia, osiągalne rozmiary cech,i kluczowe różnice między HDI a konwencjonalnymi technologiami płyt drukowanych.
