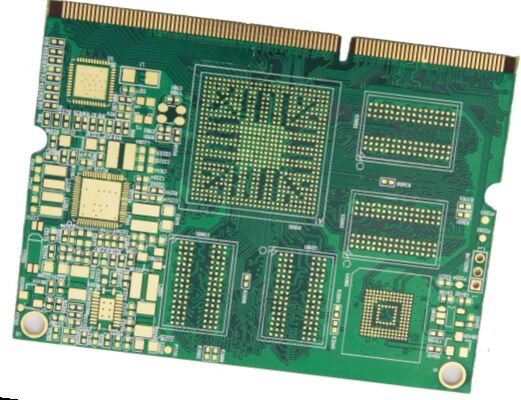

Płyty drukowane o wysokiej gęstości łączności z prototypem PCB i typ serwisu masowej produkcji

Opis produktu:

Płytka PCB HDI to płytka drukowana o wysokiej gęstości połączeń, zaprojektowana w celu spełnienia wymagających wymagań nowoczesnych zastosowań elektronicznych. Dzięki zaawansowanym technikom produkcji i doskonałemu doborowi materiałów, produkt ten zapewnia wyjątkową wydajność, niezawodność i precyzję w złożonych projektach obwodów. Płytka PCB HDI charakteryzuje się imponującą minimalną przestrzenią między ścieżkami wynoszącą 0,075 mm, co pozwala na niezwykle precyzyjne wzory obwodów, które wspierają miniaturyzację i wysoką funkcjonalność w kompaktowych przestrzeniach. Ta możliwość sprawia, że jest to idealne rozwiązanie dla najnowocześniejszej elektroniki, gdzie oszczędność miejsca i wysoka gęstość obwodów są krytyczne.

Wymagania DFM dla projektu PCB HDI

Zazwyczaj wymagania DFM dotyczące prześwitów w płytkach PCB HDI są dość surowe, ale można je spełnić, wykorzystując zasady projektowania w oprogramowaniu do projektowania PCB. Niektóre z ważnych wymagań DFM, które należy zebrać przed układem i trasowaniem, obejmują:

• Limity szerokości i odstępów ścieżek
• Limity pierścienia kołnierzowego i współczynnika kształtu, szczególnie w przypadku projektów i wymagań o wysokiej niezawodności
• Wybór materiału użytego w płytce w celu zapewnienia kontroli impedancji w wymaganej strukturze warstw
• Profile impedancji dla pożądanej struktury warstw lub par warstw, jeśli są dostępne
• Ślepe przelotki łączą warstwę zewnętrzną z co najmniej jedną warstwą wewnętrzną bez penetracji całej płytki.
• Przelotki zagrzebane łączą jedną lub więcej warstw wewnętrznych bez żadnych połączeń z warstwami zewnętrznymi płytki.
• Dowolna warstwa HDI odnosi się do użycia stosowanych mikrootworów wypełnionych miedzią w celu połączenia wielu warstw w PCB.
