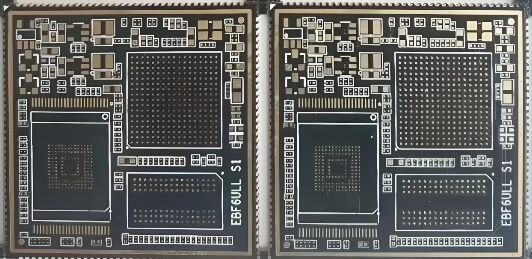

Płytka drukowana HDI z miedzią o grubości 1OZ zapewniająca doskonałą przewodność elektryczną

Brand Name:	Customized
MOQ:	1 Panel
Cena £:	Negocjowalne
Payment Terms:	T/T

Detail Information

Opis produktu

Detail Information

Place of Origin:

China

Orzecznictwo:

ISO9001,ISO13485, TS16949

Typ produktu:

6 warstwy Hdi Pcb

Materiał bazowy:

FR4/ROGERS/Aluminium/Wysoki TG/Średni TG

Minimalny mostek maski lutowniczej:

0,08 mm

Grubość Cu:

1 uncji

Testowanie:

Test AOI

Maska lutownicza:

Czarna maska lutownicza

Kontrola impedancji:

± 10%

technologia:

Zaślepić otwory i zaślepić żywicą

Szczegóły pakowania:

Pakiet próżniowy

Podkreślić:

Płytka PCB HDI z miedzią 1OZ

PCB o wysokiej gęstości

Płytka obwodu HDI o doskonałej przewodności

Opis produktu

Opis produktu:

O ślepych i zakopanych przelotkach

Gdy przestrzeń na PCB jest ograniczona lub konstrukcja przelotek metalizowanych jest ograniczona, przelotki ślepe i zakopane mogą stanowić skuteczne rozwiązanie.

Technologia przelotek ślepych i zakopanych ma kluczowe znaczenie dla upakowania większej funkcjonalności w kompaktowych układach. Skracając przelotki, aby przechodziły tylko przez niezbędne warstwy, uwalnia się więcej powierzchni dla rozmieszczenia komponentów.

Przelotki te są stosowane do łączenia warstw PCB, gdzie przestrzeń jest bardzo ograniczona. Przelotka ślepa łączy warstwę zewnętrzną z jedną lub kilkoma warstwami wewnętrznymi, nie przechodząc przez całą płytkę. Z drugiej strony, przelotka zakopana łączy dwie lub więcej warstw wewnętrznych i nie dociera do żadnej warstwy zewnętrznej.

Kluczowe zalety obejmują:

Spełnienie wymagań dotyczących gęstości ścieżek i padów bez dodawania warstw lub powiększania rozmiaru płytki
Zmniejszenie współczynnika kształtu PCB

Przelotka ślepa to otwór metalizowany miedzią, który łączy dokładnie jedną warstwę zewnętrzną z jedną lub kilkoma warstwami wewnętrznymi i nie penetruje całej płytki. W kategoriach projektowych, przelotki ślepe są określone w osobnym pliku wierceń. Płytka drukowana HDI z miedzią o grubości 1OZ zapewniająca doskonałą przewodność elektryczną 0
