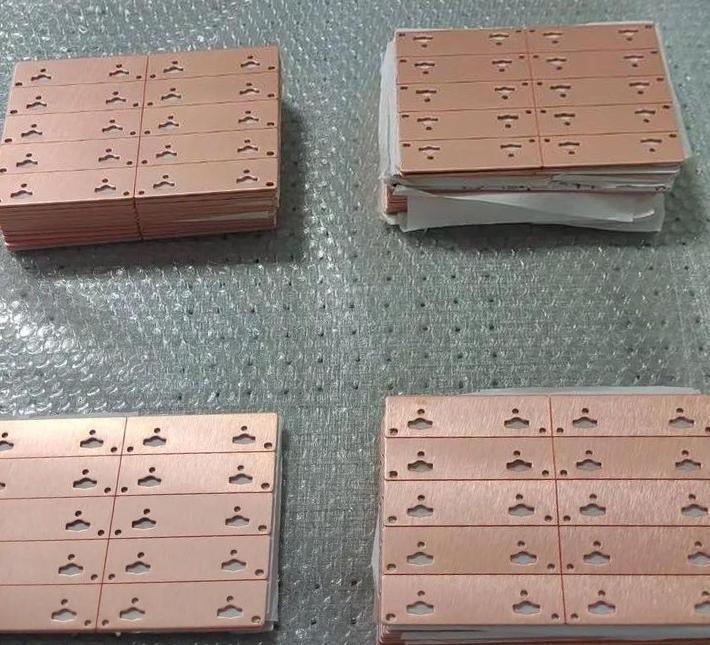

Niestandardowa tablica PCB miedziana 1,6 mm do zastosowań o wysokiej wydajności

Brand Name:	Customized
MOQ:	1 Panel
Cena £:	Negocjowalne
Payment Terms:	T/T

Detail Information

Opis produktu

Detail Information

Orzecznictwo:

ISO9001, TS16949, ISO14001,

Grubość:

1,6 mm

Wykończenie powierzchniPierścień:

LF HAL

Specjalny:

Materiał na bazie miedzi

Aplikacje:

Przemysłowy, władza

Typ produktu:

PCB na bazie miedzi

Szczegóły pakowania:

Pakiet próżniowy

Podkreślić:

Specjalistyczna płytka PCB miedziana 1

6 mm

PCB miedziane o wysokiej wydajności

Opis produktu

Parametry techniczne produktu:

Rodzaj produktu	Płyty PCB na bazie miedzi
Wnioski	Przemysł, Energia
Wykończenie powierzchni	LF HAL
Gęstość	10,6 mm

Różnica między PCB na bazie miedzi a zwykłymi PCB:

Cechy	PCB na bazie miedzi (MCPCB)	Normalne PCB FR4
Materiał podstawowy	WęgielMiedźpłytka/rdzeń.	FR4(Tkanina z włókna szklanych i żywica epoksydowa).
Główną zaletą	Zarządzanie cieplne(rozpuszczanie ciepła).	Efektywność kosztowai elastyczność projektowania.
Przewodność cieplna $mathbf{W/mcdot K}$	Świetnie.Do400 W/m·K(Czysta miedź).	Biedny:Zazwyczaj00,3 do 0,4 W/m·K(Żywica epoksydowa).
Aktualne obsługiwanie	Bardzo wysoko.Gęsta miedziana podstawa może być również wykorzystywana jako płaszczyzna uziemieniowa/energetyczna lub zlew ciepła.	Ograniczona.Opiera się na grubości śladu miedzi (zwykle 1-2 uncji).
Wytrzymałość mechaniczna	Wysoka sztywność.Metalowe rdzeń zapewnia doskonałą trwałość i odporność na wypaczenia / wibracje.	Umiarkowany.Wystarczy dla większości urządzeń elektronicznych, ale mniej wytrzymałe.
Współczynnik rozszerzenia termicznego (CTE)	Niższe i lepsze dopasowaniedo miedzianych warstw obwodów.	Wyższy(zwłaszcza w osi Z), co prowadzi do naprężenia termicznego i potencjalnej awarii PTH/via podczas cyklu temperatury.
Elastyczność projektowania	Ograniczona liczba warstw(głównie jednoboczne lub dwustronne) z powodu stałego metalowego rdzenia.	- Wspaniale.Wspiera kompleks,wielowarstwoweprojekty (4, 6, 8+ warstw) dla trasy o wysokiej gęstości.
Koszty	Wyżej.Miedź jest drogim materiałem, a przetwarzanie jest bardziej wyspecjalizowane.	- Niższy.Kosztowo korzystne i powszechnie dostępne do masowej produkcji.
Typowe zastosowania	Wysokiej mocy diody LED, sterowniki silników, źródła zasilania, elektronika samochodowa i moduły komunikacyjne o wysokiej częstotliwości.	Elektronika użytkowa (smartfony, komputery), urządzenia o niskiej do średniej mocy i złożone obwody cyfrowe.
