Ciężka miedziana płytka drukowana
Created with Pixso.

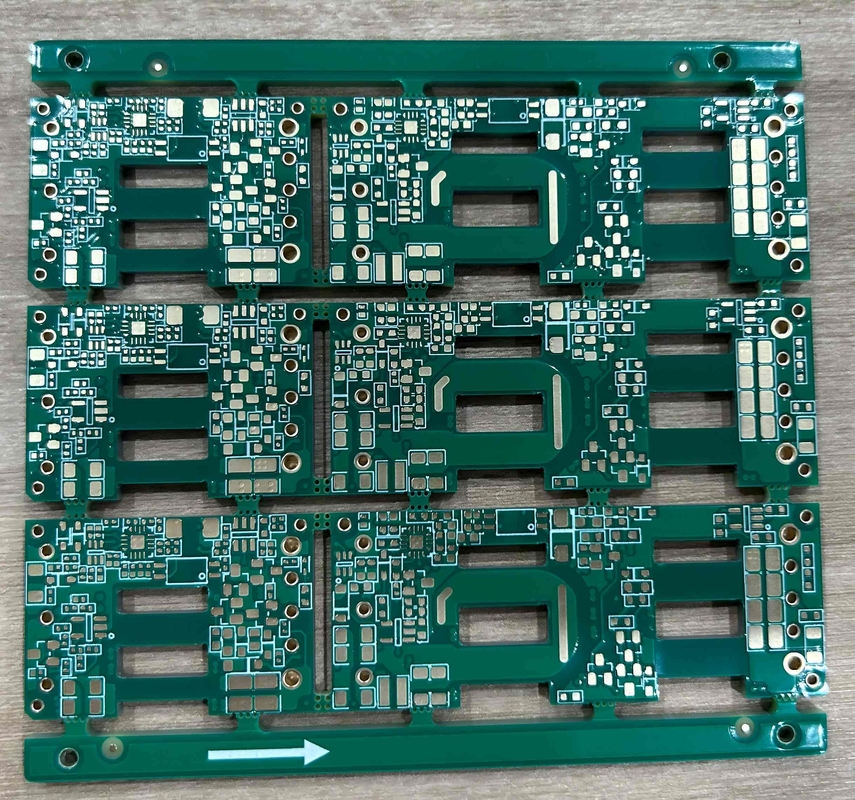

8 warstwy PCB z miedzi ciężkiej dla technologii przetwarzania platerowanej i zamykania żywicy

8 warstwy PCB z miedzi ciężkiej dla technologii przetwarzania platerowanej i zamykania żywicy

Brand Name: Customized
MOQ: 1 zestaw
Cena £: Negocjowalne
Payment Terms: T/t
Supply Ability: Elastyczny
Detail Information
Orzecznictwo:
ISO9001, ISO14001,TS16949, ISO13485
Warstwa:
8 warstwy, FR4 TG170
Usługa PCBA:
Zespół komponentów SMD SMT DIP
Kolor maski lutowniczej:
Zielony, czerwony, niebieski, czarny, biały
Testowanie standardowe:
IPC klasa 2
Materiały izolacyjne:
Żywica epoksydowa+ platowana
Minimalny rozmiar otworu:
0,2 mm
Test:
IPC klasa 2
Grubość tablicy:
2,0-3,2 mm
Rozmiar otworu min:
0,2 mm
Szczegóły pakowania:
Pakiet próżniowy
Podkreślić:

8 layer heavy copper PCB

,

heavy copper PCB with resin plugging

,

plated processing heavy copper PCB

Opis produktu

Korzyści i zalety

Zastosowanie płytek PCB z grubą warstwą miedzi zapewnia kilka istotnych korzyści:


Wysoka obciążalność prądowa: To najbardziej zauważalna zaleta. Grubsze ścieżki miedziane mogą obsłużyć znacznie wyższe prądy - od 10 do setek amperów - w porównaniu do standardowych płytek PCB, zapobiegając przepaleniu ścieżek i awariom elektrycznym.


Doskonałe zarządzanie termiczne: Miedź jest doskonałym przewodnikiem ciepła. Grubsze warstwy miedzi skutecznie rozprowadzają i odprowadzają ciepło z krytycznych komponentów, zmniejszając ryzyko przegrzania i wydłużając żywotność urządzenia elektronicznego.


Zwiększona wytrzymałość mechaniczna: Solidna struktura miedziana zapewnia większą trwałość i odporność na naprężenia termiczne, wibracje i wstrząsy fizyczne. To sprawia, że płytki PCB z grubą warstwą miedzi są idealne do stosowania w trudnych warunkach.


Integracja obwodów zasilania i sterowania: Technologia grubego miedziowania pozwala na integrację obwodów zasilania o wysokim prądzie i obwodów sterowania o niskim prądzie na tej samej płytce, upraszczając projekt, zmniejszając ogólny rozmiar i potencjalnie obniżając koszty.


Zmniejszony rozmiar produktu: Używając grubszej miedzi, projektanci mogą osiągnąć wymaganą obciążalność prądową z węższymi ścieżkami, co może pomóc w zmniejszeniu ogólnego rozmiaru i liczby warstw PCB.


Parametry techniczne:

Warstwa PCB 8 warstw
Materiały izolacyjne Żywica epoksydowa
Test IPC Klasa 2
Grubość miedzi 3oz-5oz
Technologia przetwarzania Zalewanie żywicą + Płytkowanie
Usługa PCBA Montaż komponentów SMD SMT DIP
Standardowe testowanie IPC Klasa 2
Minimalny rozmiar otworu 0,2 mm
Pozycja Niestandardowa płytka drukowana
Kolor maski lutowniczej Zielony, Czerwony, Niebieski, Czarny, Biały
