Opis produktu:

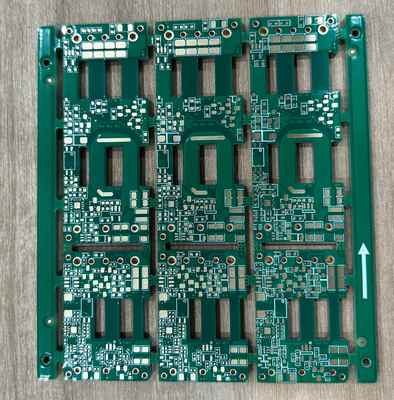

Płyta PCB (Printed Circuit Board) z grubą warstwą miedzi to rodzaj płytki drukowanej, która ma znacznie grubszą warstwę miedzi w porównaniu ze standardowymi płytkami PCB.
Ta zwiększona grubość miedzi jest specjalnie zaprojektowana do obsługi zastosowań o wysokim natężeniu prądu i zapewnia doskonałe zarządzanie termiczne.
Kluczowe cechy i definicja
Grubość miedzi: Standardowe płytki PCB mają zazwyczaj grubość miedzi od 0,5 do 3 uncji na stopę kwadratową (oz/ft²), a płytka PCB z grubą warstwą miedzi jest definiowana jako posiadająca grubość miedzi 3 oz/ft² lub więcej na warstwach wewnętrznych i/lub zewnętrznych. W niektórych przypadkach płytki PCB z „ekstremalnie grubą warstwą miedzi” mogą mieć wagę miedzi przekraczającą 20oz/ft².
Pomiar: Waga miedzi jest mierzona w uncjach na stopę kwadratową (oz/ft2), co reprezentuje wagę miedzi, która pokryłaby jedną stopę kwadratową płytki. Wyższa wartość w uncjach odpowiada grubszej warstwie miedzi.
Charakterystyka ścieżek: Grubsze warstwy miedzi pozwalają na szersze i wyższe ścieżki, co zmniejsza rezystancję elektryczną. Jest to kluczowe w zastosowaniach, które wymagają przenoszenia dużych prądów bez generowania nadmiernego ciepła.
Parametry techniczne:
| Standardowe testowanie |
IPC Klasa 2 |
| Warstwa |
8 warstw |
| Minimalna przestrzeń między liniami |
0,2 mm |
| Technologia przetwarzania |
Zatykanie żywicą + galwanizacja |
| Minimalny rozmiar otworu |
0,2 MM |
| Kolor maski lutowniczej |
Zielony, czerwony, niebieski, czarny, biały |
| Materiał |
FR4 TG150 |
| Opakowanie |
Opakowanie próżniowe |
| Grubość miedzi |
3oz-5oz |
Zastosowania
Płytki PCB z grubą warstwą miedzi są niezbędne w szerokim zakresie zastosowań o dużej mocy i wysokiej niezawodności, w tym:
Elektronika mocy: Zasilacze, falowniki i konwertery.
Motoryzacja i pojazdy elektryczne (EV): Systemy zarządzania akumulatorami (BMS), sterowniki silników i systemy ładowania.
Energia odnawialna: Falowniki energii słonecznej i sterowniki turbin wiatrowych.
Sprzęt przemysłowy: Napędy silników, spawarki i robotyka.
Wojsko i lotnictwo: Systemy radarowe, jednostki dystrybucji zasilania i urządzenia komunikacyjne, w których niezawodność w ekstremalnych warunkach ma kluczowe znaczenie.
Transformatory planarne: Płytki PCB z grubą warstwą miedzi są używane do tworzenia transformatorów planarnych o dużej gęstości mocy bezpośrednio na płytce.
Wsparcie i usługi:
Nasze wsparcie techniczne i usługi dla płytek PCB z grubą warstwą miedzi obejmują:
- Dedykowany zespół wsparcia technicznego, który pomoże w przypadku wszelkich pytań lub problemów związanych z produktem.
- Kompleksowa dokumentacja i zasoby ułatwiające odniesienia i rozwiązywanie problemów.
- Usługi na miejscu w zakresie instalacji, konserwacji i wsparcia w razie potrzeby.
- Opcje dostosowywania dostępne w celu spełnienia specyficznych wymagań projektu.
