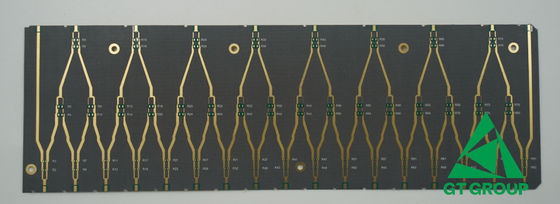

Prototyp PCB o wysokiej częstotliwości 2 warstwa z FR4 BM255 0,51 mm Zielony Soldmermask

Parametry produktu:

PCB o wysokiej częstotliwości są kluczowymi elementami nowoczesnej elektroniki, zaprojektowanymi do pracy w częstotliwościach zwykle od 500 MHz do kilku GHz i dalej.Oto kilka kluczowych cech PCB o wysokiej częstotliwości:

1. Stała dielektryczna (Dk) i współczynnik rozpraszania (Df): PCB o wysokiej częstotliwości wymagają materiałów o niskiej i stabilnej stałej dielektrycznej, aby zminimalizować opóźnienia rozprzestrzeniania sygnału i utrzymać kontrolę impedancji.Potrzebują również niskiego współczynnika rozpraszania, aby zmniejszyć utratę sygnału.

2. Współczynnik rozszerzenia termicznego (CTE)W przypadku PCB o wysokiej częstotliwości dopasowanie CTE różnych materiałów ma kluczowe znaczenie w celu zapobiegania naprężeniom i potencjalnym awariom, zwłaszcza podczas cyklu termicznego.

3. Przewodność cieplna: obwody o wysokiej częstotliwości często wytwarzają znaczne ciepło, co sprawia, że zarządzanie cieplne jest istotnym aspektem.wpływające na ogólną niezawodność systemu i zdolność obsługi mocy.

4. Wchłanianie wilgoci: skłonność materiału do wchłaniania wilgoci może mieć znaczący wpływ na jego właściwości elektryczne, zwłaszcza przy wysokich częstotliwościach.Materiały o niskiej absorpcji wilgoci są preferowane w celu utrzymania stabilności wymiarowej i niezawodności długoterminowej

5. Stabilność wymiarowa: odnosi się do zdolności materiału do utrzymania kształtu i rozmiaru w różnych warunkach środowiskowych, zapewniając stałą wydajność elektryczną i wpływając na wydajność produkcji.

6. Integralność sygnału: PCB o wysokiej częstotliwości są zaprojektowane tak, aby utrzymywać integralność sygnału przy wysokich częstotliwościach, minimalizując zniekształcenia sygnału i utratę.Osiąga się to dzięki zastosowaniu materiałów o niskiej stratze dielektrycznej i skrupulatnej konstrukcji.

7. Materiały o niskiej stratze dielektrycznej: Materiały takie jak Rogers i PTFE (Teflon PCB) są stosowane w PCB HF ze względu na niski współczynnik rozpraszania i niską stałą dielektryczną, co zmniejsza straty sygnału i poprawia wydajność urządzenia.

8. Skuteczne zarządzanie cieplą: PCB HF muszą być odporne na ciepło, wykorzystujące przewody termiczne, pochłaniacze ciepła i lepsze materiały podłoża w celu skutecznego zarządzania ciepłem, zapewniając długotrwałą wydajność.

9. Kontrola impedancji: PCB o wysokiej częstotliwości często mają kontrolowane ślady impedancji i precyzyjne dopasowanie impedancji w celu zapewnienia optymalnej transmisji sygnału i zminimalizowania odbić.

10. Konstrukcja i umieszczenie komponentów: Układ i rozmieszczenie śladów oraz strategiczne umieszczenie komponentów mają kluczowe znaczenie dla uniknięcia degradacji sygnału i zakłóceń.Składniki montażu powierzchniowego są często stosowane w celu zmniejszenia indukcyjności ołowiu i pojemności.

11. Uziemienie i zabezpieczenie: W celu zmniejszenia zakłóceń elektromagnetycznych (EMI) i utrzymania stabilności sygnału stosuje się odpowiednie techniki uziemienia.Obwody o wysokiej częstotliwości są często osłonięte przed interferencjami zewnętrznymi i zawierają emisje elektromagnetyczne.

Charakterystyka ta sprawia, że płyty PCB o wysokiej częstotliwości są niezbędne w zastosowaniach wymagających efektywnego przesyłania i odbierania sygnałów o wysokiej częstotliwości, takich jak systemy łączności bezprzewodowej,systemy radarowe, urządzenia mikrofalowe i szybkie obwody cyfrowe.
