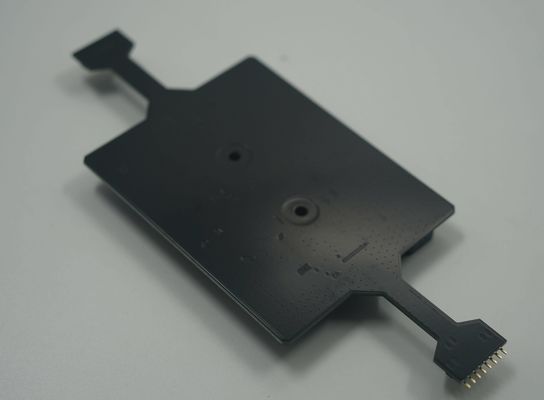

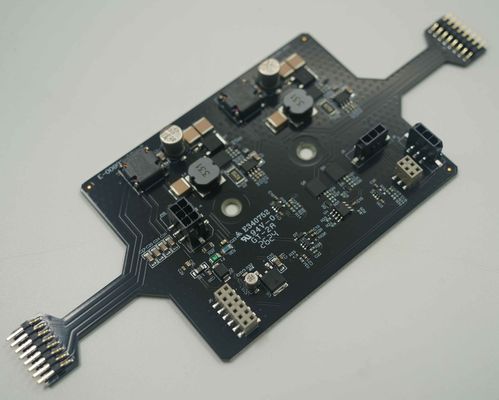

6 warstw PCB Black Soldermask i grubość miedzi 2OZ dla optymalnej wydajności
  • 6 warstw PCB Black Soldermask i grubość miedzi 2OZ dla optymalnej wydajności
  • 6 warstw PCB Black Soldermask i grubość miedzi 2OZ dla optymalnej wydajności

6 warstw PCB Black Soldermask i grubość miedzi 2OZ dla optymalnej wydajności

Miejsce pochodzenia Chiny
Nazwa handlowa Customisation
Orzecznictwo ISO9001, TS16949
Szczegóły Produktu
Nazwa produktu:
Producent zespołów elektronicznych PCB, montaż płytek drukowanych PCB, montaż płytek drukowanych
Warstwy:
6 warstw
Materiał:
FR4 TG135
Grubość deski:
1,6 mm +/-10%
Maska lutownicza:
czarny
Wykończenie powierzchni:
Złoto zanurzenia
Usługa:
Kompleksowa usługa „pod klucz”, klonowanie PCB, pozyskiwanie PCB/komponentów/lutowanie/programowanie
Rodzaj:
Zespół obwodu drukowanego
Usługa testowania:
Test działania, E-test lub fly-probe w zależności od ilości zamówienia, Fly-probe, E-test/Test osprz
Zastosowanie:
Elektronika użytkowa i tak dalej, produkty elektroniczne montaż PCB, medycyna
Atrakcja:

Zestaw PCB 6 warstw

,

2OZ Zestaw PCB grubości miedzi

,

Zgromadzenie PCB Black Soldermask

Warunki płatności i wysyłki
Minimalne zamówienie
1 PCS
Cena
Negotitation
Szczegóły pakowania
Opakowanie próżniowe
Zasady płatności
Negocjacje, T/T
Opis produktu

Opis produktu:



Rodzaj produktu Zgromadzenie płytek drukowanych
Wielowarstwowe 6 warstwy
Materiał FR4 Tg135 1,6 mm
Gęstość miedzi 2/1/1/1/2OZ
Wykończenie powierzchni Złoto zanurzające
Maska do lutowania Czarne



PCBA:Technologie montażowe:



Technologia montażu powierzchniowego (SMT):Technologia ta pozwala na mniejsze komponenty i gęstsze układy PCB.



Technologia przejściowa (THT): Komponenty z przewodami drutowymi są wprowadzane do otworów w PCB i lutowane po przeciwnej stronie.



Zautomatyzowana kontrola optyczna (AOI): Systemy AOI wykorzystują kamery i algorytmy przetwarzania obrazu w celu sprawdzenia łączy i komponentów lutowniczych pod kątem wad, takich jak niewłaściwe ustawienie, brakujące elementy lub mosty lutownicze.



Badanie rentgenowskie: Maszyny rentgenowskie służą do badania ukrytych złączy lutowych, sprawdzania pustek w lutowaniu oraz zapewniania integralności elementów takich jak układy sieci kulkowej (BGA).



Badania w obwodzie (ICT): ICT polega na testowaniu połączeń elektrycznych na płytce PCB za pomocą sond testowych.



Testy sondy latającej: Zamiast używać dedykowanych urządzeń do testowania, latające sondy mają ruchome sondy testowe, które mogą dostosowywać się do różnych konstrukcji PCB, co sprawia, że nadają się do produkcji w małych ilościach.



Badania funkcjonalne: obejmuje to testowanie PCB podczas jego eksploatacji w celu zapewnienia jego funkcjonowania zgodnie ze specyfikacjami projektowymi.Te procesy i technologie łącznie zapewniają jakość i niezawodność zespołów PCB w urządzeniach elektronicznych.
