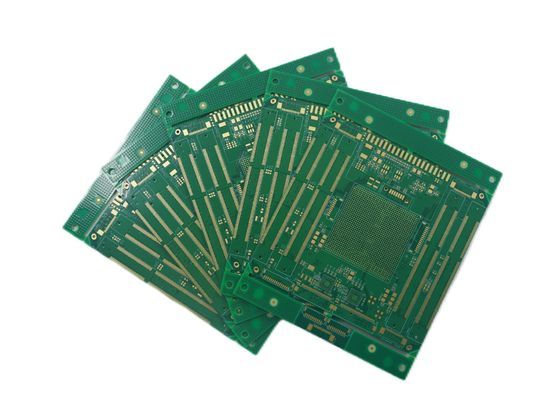

16 warstwy HDI płyty drukowane wysokiej temperatury cienkie otwory EING i technologia wtykania żywicy

HDI multilayer pcb (High-Density Interconnect Printed Circuit Board) to rodzaj płyty drukowanej znany ze swoich zaawansowanych funkcji i możliwości.Oferuje kilka charakterystycznych cech produktu, w tym wielowarstwowa struktura, konstrukcja przewodów zakopanych i kluczowe punkty kontroli w procesie produkcji.

Wielowarstwowa struktura: PCB HDI są zaprojektowane z wieloma warstwami przewodzących śladów i materiałów izolacyjnych ułożonych razem.Ta wielowarstwowa struktura pozwala na większą gęstość połączeń, umożliwiając płycie dopasowanie do złożonych i kompaktowych konstrukcji obwodów.

Projektowanie węzłów zakopanych: PCB HDI wykorzystują węzły zakopane, które znajdują się między wewnętrznymi warstwami płyty.dając PCB bardziej zrównoważony wyglądWykorzystanie zakopanych przewodów pomaga zaoszczędzić przestrzeń na powierzchni płyty i zwiększyć jej wydajność elektryczną poprzez zmniejszenie zakłóceń sygnału i impedancji.

Kontrolowana impedancja: PCB HDI wymagają precyzyjnej kontroli impedancji w celu zapewnienia integralności sygnału i zminimalizowania strat.Proces produkcji obejmuje staranne obliczenia impedancji i techniki kontroli impedancji w celu utrzymania spójnych charakterystyk sygnału w całej płytceJest to kluczowe, zwłaszcza w przypadku zastosowań dużych prędkości i dużych częstotliwości, które wymagają niezawodnej transmisji sygnału.

Technologia mikrowia: PCB HDI wykorzystują mikrowia, czyli przewody o małej średnicy o wysokim współczynniku widmowym.umożliwiające bliższe umieszczenie komponentów i lepsze ślady trasyTechnologia Microvia umożliwia zwiększenie gęstości obwodów i miniaturyzację, dzięki czemu PCB HDI nadają się do kompaktowych urządzeń elektronicznych, takich jak smartfony, tablety i urządzenia do noszenia.

Wiertarka laserowa: proces produkcji płytek HDI często obejmuje wiertarkę laserową, która zapewnia precyzyjne umieszczenie otworów i mniejsze rozmiary.Wykopywanie laserowe umożliwia tworzenie mikrovia o niezwykle drobnych średnicachTechnologia ta zapewnia dokładność i niezawodność połączeń międzypłyt.

Laminat sekwencyjny: PCB HDI często wykorzystują techniki sekwencyjnego laminowania.Sekwencyjne laminowanie pozwala na większą kontrolę nad ogólną grubością płyty i zapewnia niezawodną rejestrację warstw wewnętrznych, przyczyniając się do integralności strukturalnej zarządu.

Ścisłe tolerancje produkcyjne: Produkcja PCB HDI wymaga ścisłych tolerancji produkcyjnych w celu osiągnięcia pożądanego poziomu precyzji.Krytyczne punkty kontroli w procesie produkcyjnym obejmują etsowanie, nakładki i obrazowania, gdzie konieczne jest ścisłe przestrzeganie specyfikacji.utrzymanie funkcjonalności i niezawodności rady.

Podsumowując, płyty HDI oferują wielowarstwową strukturę, układ zakopanych przewodów i kluczowe punkty sterowania w procesie produkcji.kontrolowana impedancja, i niezawodną transmisję sygnału, dzięki czemu PCB HDI są odpowiednie do zaawansowanych urządzeń elektronicznych.
