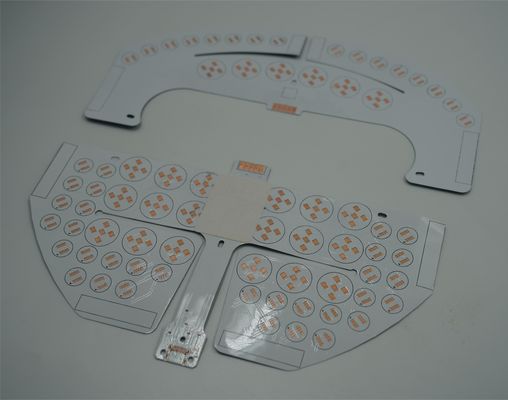

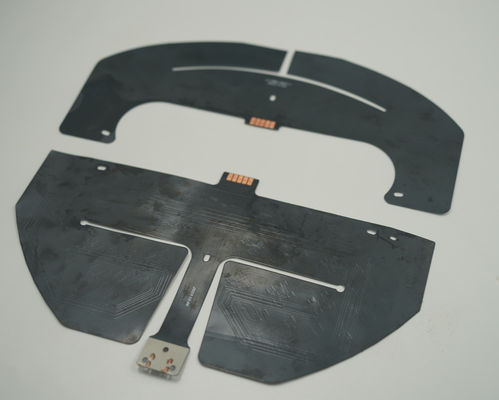

2L LED PCB Board FR4 1.5MM Biały i Czarny soldermask z OSP dla PCB wyświetlacza LED

PCB wyświetlacze LED pozwalają na ich wykorzystanie w szerokim zakresie zastosowań, od wielkoskalowych wyświetlaczy zewnętrznych po małe instalacje wewnętrzne.żywe kolory, a efektywność energetyczna sprawiła, że wyświetlacze LED stały się popularnym wyborem w różnych branżach.

Umieszczenie komponentów: Dokładne i precyzyjne umieszczenie komponentów elektronicznych na płytce PCB jest niezbędne.Automatyczne maszyny do zbierania i umieszczania lub ręczne techniki montażu są używane do umieszczania komponentów w wyznaczonych miejscach zgodnie z projektem PCB.

Zastosowanie pasty lutowej: pasty lutowej, mieszaniny cząstek stopu lutowego i strumienia, nakłada się na podkładki PCB, na których będą lutowane komponenty.Zazwyczaj robi się to przy użyciu szablonu i procesu druku pasty lutowej.

Lutowanie elementów: Następnie elementy są lutowane do PCB przy użyciu jednej z następujących metod:

a. Lutowanie z powrotem: w tym procesie PCB z komponentami i pastą lutową przechodzi przez piec z powrotem. Piekarnik ogrzewa PCB, aby stopić pasę lutową,tworzenie niezawodnych połączeń lutowych, gdy schłodzi się.

b. Lutowanie falami: w przypadku elementów z otworami, PCB jest przeprowadzane przez falę stopionego lutowania. Lutowanie przylega do odsłoniętych przewodów metalowych i tworzy połączenia lutowe w miarę utwardzania.

c. Lutowanie ręczne: Niektóre elementy, takie jak IC o cienkiej rozdzielczości lub specjalistyczne elementy, mogą wymagać ręcznego lutowania za pomocą lutowarek lub stacji do obróbki na gorącym powietrzu.

Inspekcja i badanie: po lutowaniu PCB podlega inspekcji wizualnej i automatycznej inspekcji optycznej (AOI) w celu wykrycia wad lutowania, takich jak niewłaściwe ustawienie, mosty,lub niewystarczający lutownikW celu zapewnienia prawidłowego działania zmontowanego PCB można również przeprowadzić badania funkcjonalne.

Czyszczenie: Pozostałości płynu z procesu lutowania są zazwyczaj usuwane w procesie czyszczenia.Pomaga to zwiększyć niezawodność PCB poprzez zminimalizowanie ryzyka korozji lub korekt elektrycznych z powodu pozostałego strumienia.

Powieka zgodna (nieobowiązkowa): w niektórych zastosowaniach, w których PCB może być narażone na działanie trudnych środowisk lub wilgoci, można zastosować powłokę zgodną.Ta powłoka ochronna pomaga chronić PCB przed zanieczyszczeniami, wilgoć i wycieki elektryczne.

Ostateczna inspekcja i kontrola jakości: Przed uznaniem zespołu PCB za zakończony przeprowadza się ostateczną inspekcję w celu zweryfikowania jakości zespołu.Obejmuje to sprawdzenie prawidłowego umieszczenia części, upewniając się, że wszystkie złącza lutowe są nienaruszone i potwierdzając, że PCB spełnia określone wymagania elektryczne i mechaniczne.

Te krytyczne procesy wymagają dbałości o szczegóły, przestrzegania norm przemysłowych i środków kontroli jakości w celu zapewnienia niezawodności i funkcjonalności zmontowanego PCB.Zaawansowane techniki produkcyjne, zautomatyzowane systemy kontroli i wykwalifikowani operatorzy odgrywają kluczową rolę w osiąganiu wysokiej jakości zespołów PCB.
