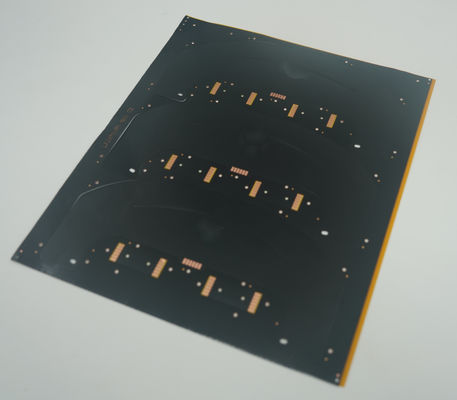

2L Pcb elastyczny ze wzmacniaczem stali Czarny pokrycie Biały soldermask

Elastyczne obwody drukowane (FPC) ze wzmacniaczami stalowymi to rodzaj elastycznej płyty obwodowej, która zawiera wzmocnienie stalowe dla zwiększonej sztywności mechanicznej i wsparcia.W celu zwiększenia stabilności i wytrzymałości materiału FPC zazwyczaj dodaje się utwardzacz stali do określonych obszarówPoniżej przedstawiamy kilka kluczowych punktów dotyczących FPC z twardnikiem stali:

Celem: Staliny twardniejące są stosowane do zapewnienia strukturalnego wsparcia elastycznego obwodu, zwłaszcza w miejscach, gdzie wymagana jest dodatkowa sztywność lub wytrzymałość montażu.Pomaga zapobiegać gięciu lub gięciu powyżej pewnych granic i zapewnia stabilność FPC.

Rodzaje twardników stalowych: twardniki stalowe stosowane w FPC mogą być w postaci płyty, ramy lub poszczególnych kartek, w zależności od specyficznych wymagań projektowych.Wzmocnienie jest zazwyczaj wykonane ze stali nierdzewnej lub innych stopów o wysokiej wytrzymałości dla trwałości i niezawodności.

Metody mocowania: Stalowy utwardzacz mocowany jest na FPC za pomocą różnych metod.lub połączenie obuZastosowana metoda mocowania zależy od rozważań projektowych, w tym o pożądanej elastyczności, wymaganiach montażu i możliwościach produkcyjnych.

Miejsca usztywnienia: usztywniacz stalowy jest strategicznie umieszczony na FPC, aby zapewnić wsparcie w razie potrzeby.lub w określonych regionach, które wymagają wzmocnienia w celu przeciwdziałania gięciu lub zapewnienia stabilności podczas montażu i użytkowania.

Zalety: Włączenie twardących materiałów stalowych do FPC ma kilka zalet: zwiększa ogólną wytrzymałość mechaniczną i sztywność elastycznego obwodu,umożliwiając mu wytrzymanie wyższych poziomów obciążeniaWzmocnienie pomaga również w poprawie stabilności wymiarowej FPC, zapewniając spójne pozycjonowanie i wyrównanie komponentów.

Uważania projektowe: Przy projektowaniu FPC z twardnikiem stalowym należy wziąć pod uwagę takie czynniki, jak ogólne wymagania dotyczące elastyczności, ograniczenia wagi i ograniczenia przestrzeni.Umiejscowienie i rozmiar utwardzacza należy dokładnie określić, aby zachować pożądaną elastyczność, zapewniając jednocześnie wystarczające wsparcie.

Zastosowania: FPC z twardnikiem stali znajdują zastosowanie w różnych gałęziach przemysłu, w tym w motoryzacji, lotnictwie, sprzęcie przemysłowym i elektronikach konsumenckich.Są powszechnie stosowane w zastosowaniach, w których wymagana jest kombinacja elastyczności i wytrzymałości mechanicznej, np. w złączach, modułach wyświetlania, zestawach czujników i innych urządzeniach, które podlegają wielokrotnemu gięciu lub wymagają dodatkowej stabilności do montażu.

FPC ze wzmacniaczami stali stanowią skuteczne rozwiązanie w celu zwiększenia właściwości mechanicznych układów elastycznych, umożliwiając im niezawodną pracę w wymagających środowiskach.Strategicznie włączając wzmocnienie stalowe, FPC mogą osiągnąć pożądaną równowagę między elastycznością a wsparciem strukturalnym, spełniając wymagania różnych zastosowań.
