Miedziana płytka drukowana
Created with Pixso.

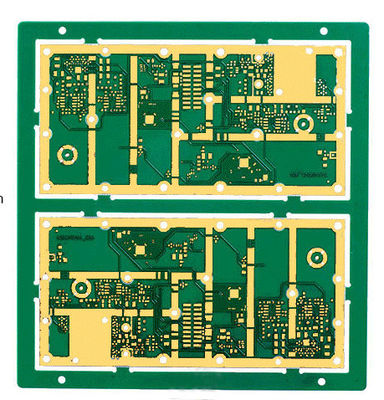

4 warstwy miedziane sztywne płytki PCB o wysokiej temperaturze FR4 EING płytki PCB z miedzianą monetą do telekomunikacji

4 warstwy miedziane sztywne płytki PCB o wysokiej temperaturze FR4 EING płytki PCB z miedzianą monetą do telekomunikacji

Brand Name: Customized
Model Number: Płyty PCB miedziane
MOQ: Negocjowalne
Cena £: Negocjowalne
Payment Terms: T/T
Supply Ability: 1 m2 na 8 dni
Detail Information
Miejsce pochodzenia:
Chiny
Orzecznictwo:
UL,ISO9001
Nazwa produktu:
Wysokiej jakości tabliczki obwodowe miedziane
Warstwa:
4 warstwy
Materiał:
FR4
Grubość deski:
1,6 mm
Grubość miedzi:
1/1/1/1oz
Wykańczanie powierzchni:
Złoto zanurzenia
Zastosowanie:
Telekomunikacja
Specjalny:

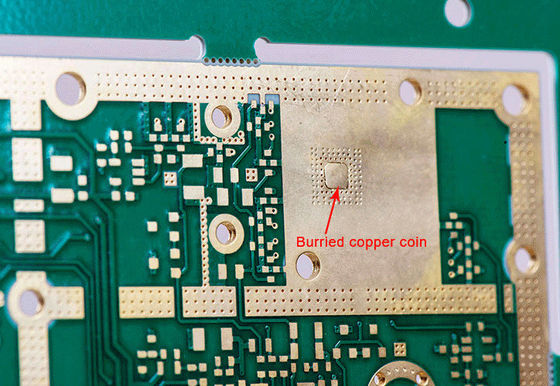

Monety miedziane Burid
Pakiet:
Opakowanie próżniowe
Szczegóły pakowania:
Pakiet próżniowy
Podkreślić:

Płyty PCB sztywne z miedzi do telekomunikacji

,

FR4 miedziane sztywne PCB

,

Burid monety miedziane sztywne PCB

Opis produktu

W technologii PCB (płyta drukowana) "miedź zakopana":

"Zasączona miedź" odnosi się do określonego rodzaju układu warstwy miedzi wewnątrz PCB.

W produkcji PCB warstwy miedzi są zazwyczaj stosowane do przewodzenia sygnałów elektrycznych i zapewnienia łączności między komponentami.Standardowe układy PCB składają się ze zmian warstw miedzi i materiału izolacyjnego, takie jak epoxy z włókna szklanego.

W przypadku miedzi zakopanej dodaje się jedną lub więcej dodatkowych warstw miedzi między standardowymi warstwami miedzi.Te dodatkowe warstwy miedzi są zakopane w układzie PCB i nie są wystawione na zewnętrznych warstwach.

Pochowane warstwy miedzi mogą być wykorzystywane do różnych celów, takich jak dystrybucja energii, poziomy naziemne lub przesyłanie sygnałów.projektant PCB może uzyskać lepszą kontrolę nad impedancją, zmniejszyć zakłócenia elektromagnetyczne (EMI) i poprawić integralność sygnału.

Zakopane warstwy miedzi są zazwyczaj tworzone podczas procesu wytwarzania płyt pcb poprzez laminowanie wielu paneli pokrytych miedzią razem z warstwami izolacyjnymi pomiędzy nimi.Powierzchnie miedziane są grawerowane i ukształtowane tak, aby tworzyć pożądane ślady i połączenia.

Warto zauważyć, że wdrożenie zakopanych warstw miedzi dodaje złożoności i kosztów do procesu produkcji PCB.jest powszechnie stosowany w projektach PCB o szczególnych wymaganiach dotyczących sygnałów dużych prędkości, kontrolowanej impedancji lub EMI.
